Đầu phun máy in Canon IX6770

Đầu phun máy in Canon IX6770 là gì?

 Đầu phun Canon tiếng anh là Canon Print head là một bộ phận quan trọng nhất trong máy in Canon. Đầu phun có nhiệm vụ chuyển mực in từ hệ thống dẫn mực lên bề mặt giấy in thông qua hệ thống vòi phun Nozzle cực nhỏ.

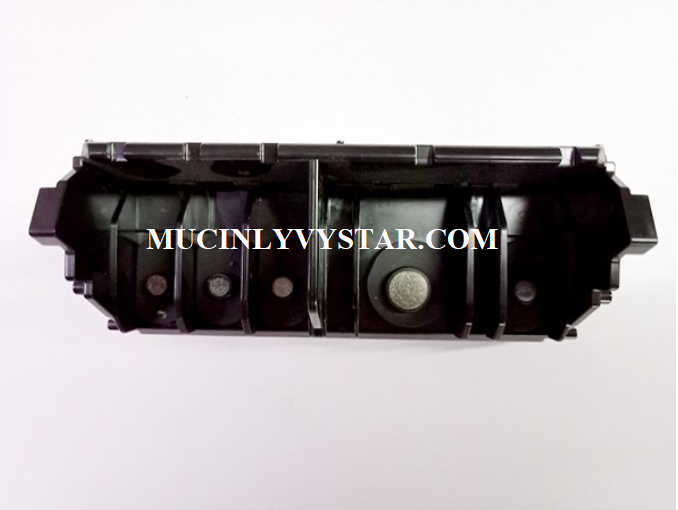

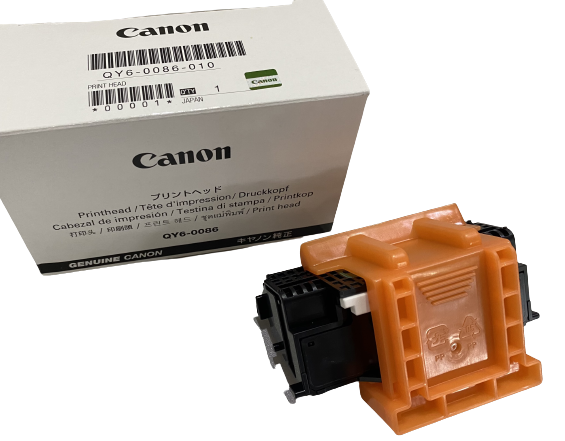

Đầu phun máy in Canon IX6770

 Đầu phun máy in Canon IX6770 gồm có 2 bộ phần chính là hệ thống bản mạch tiếp xúc với board điều khiển trên mainboard hoặc carriage và hệ thống vòi phun được xếp thành từng hàng riêng kẻ cho từng màu mực, hệ thống vòi phun có nhiệm vụ chính là phun mực lên giấy. máy in càng sử dùng nhiều màu và có độ phân giải cao thì số vòi phun trên đầu phun máy in càng nhiều và kích thước của vòi phun cùng càng nhỏ. Đầu phun Canon IX6770 có kích thước giọt mực 1pl.

Nguyên lý hoạt động của đầu phun Canon IX6770

Đầu phun máy in Canon IX6770 hoạt động theo nguyên tắc như sau:

Tín hiệu dữ liệu hình ảnh được truyền từ mainboard (bo mạch xử lý hình ảnh) đến bo mạch điều khiển hoạt động của đầu phun nhằm mục đích điều khiển đóng cắt quá trình in phun.

Khi nhận được tín hiệu mực phun, đầu phun sẽ điều khiển độ tăng nhiệt của các điện trở gắn trên mỗi đầu phun. Khi nhiệt độ trên điện trở tăng lên 300 độ C, mực bên trong đầu phun sẽ bị đốt nóng. Lúc này, bọt khí được tạo ra khi tăng áp suất. Khi đạt đến nhiệt độ nhất định, nhiệt trở sẽ thay đổi đột ngột khiến áp suất bên trong đầu phun cũng thay đổi, bọt khí bị vỡ tạo áp lực giải phóng giọt mực ra ngoài trường. Đồng thời tạo lực hút mực xuống đầu phun.
