Hệ thống ray trượt vuông và con trượt bạc đạn sau một thời gian dài cày kéo đơn hàng không thể tránh khỏi hiện tượng mài mòn vật lý, khô dầu hoặc rơ lắc cơ khí. Bài viết dưới đây sẽ hướng dẫn chi tiết quy trình thay thế con trượt bạc đạn đúng kỹ thuật, giúp giàn máy vận hành êm ái, triệt tiêu độ rung lắc và bảo vệ bề mặt đầu phun kỹ thuật số khỏi rủi ro hỏng hóc.

1. Vì sao phải thay con trượt bạc đạn máy in bạt đúng kỹ thuật?

Con trượt bạc đạn là bộ phận chịu trách nhiệm dẫn hướng giúp cụm đầu in di chuyển tịnh tiến và trơn tru trên thanh ray vuông trục X. Nếu quá trình thay thế thực hiện sai quy trình kỹ thuật, dù doanh nghiệp sử dụng linh kiện cao cấp thì hệ thống cơ khí vẫn gặp các sự cố vận hành:

• Hộp chứa đầu phun chuyển động nặng tải, gây tăng nhiệt lượng và áp lực lên motor Servo kéo dây curoa.

• Dễ phát sinh độ rung lắc tại cụm chứa đầu in, khiến các hạt mực phun xuống thớ bạt hiflex bị sai lệch tọa độ.

• Thành phẩm bản in xuất ra bị lỗi sọc pass, nhòe đường nét đồ họa và text.

• Thanh ray dẫn hướng nhanh bị mài mòn, trầy xước bề mặt cơ khí chính xác.

• Linh kiện con trượt mới thay thế nhanh chóng bị xuống cấp, rơ lắc và giảm tuổi thọ vận hành.

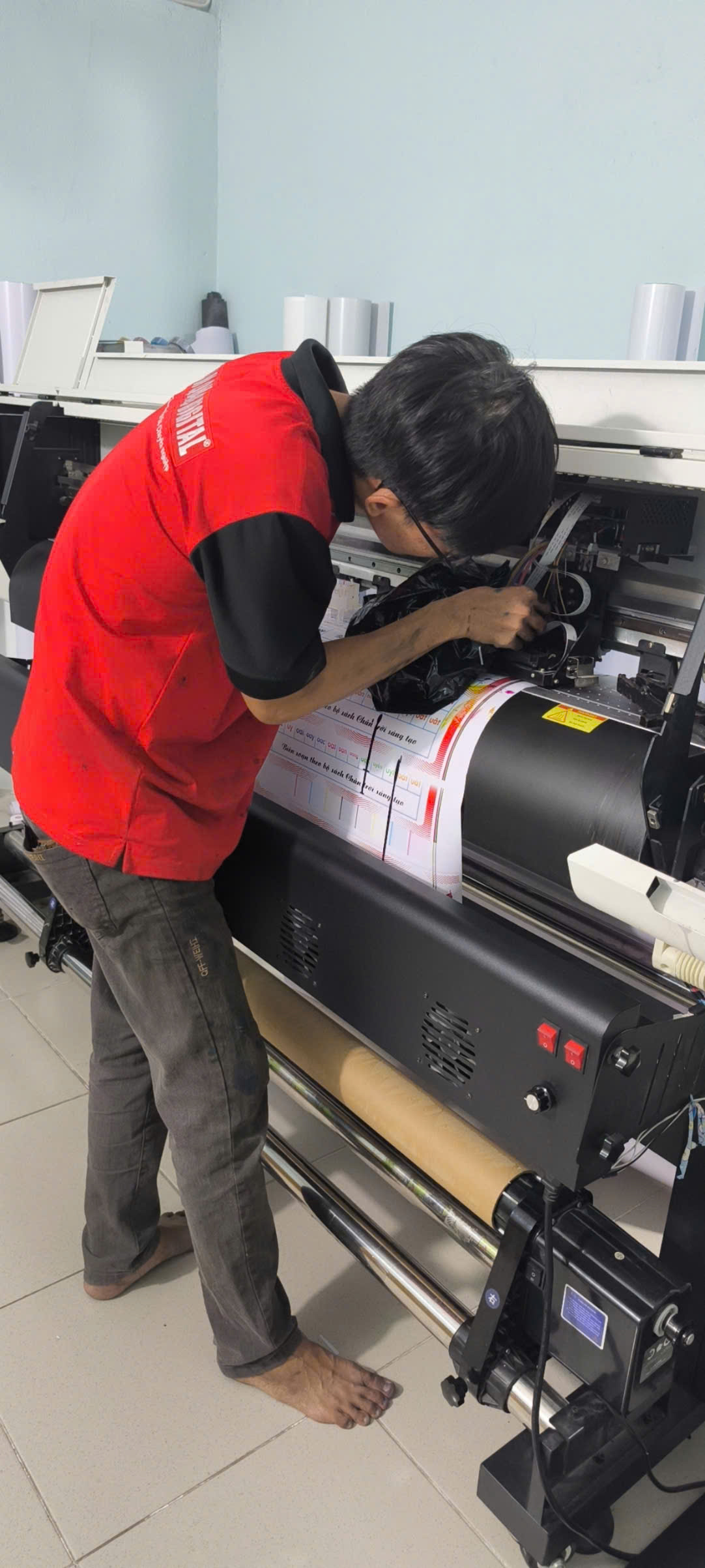

Hướng dẫn thay con trượt bạc đạn máy in bạt đúng kỹ thuật

Hỗ trợ kỹ thuật gọi : 09456.38068 Mr Tuấn

2. Quy trình chuẩn bị vật tư trước khi thay con trượt bạc đạn máy in bạt

Trước khi tiến hành thao tác tháo dỡ phần cứng, thợ đứng máy cần chuẩn bị đầy đủ các dụng cụ chuyên dụng nhằm đảm bảo tính đồng bộ, tránh làm gián đoạn tiến độ sản xuất của xưởng:

• Con trượt bạc đạn mới 100%, có thông số kích thước, mã kỹ thuật và dải rãnh bi trùng khớp hoàn toàn với thanh ray trên máy.

• Hệ thống khăn lau mềm, sạch, cam kết không chứa các xơ sợi bông để tránh bám dính vào rãnh cơ khí.

• Dung dịch vệ sinh dầu mỡ công nghiệp chuyên dụng hoặc cồn kỹ thuật để tẩy rửa cặn bẩn.

• Dầu bôi trơn đường ray chuyên dụng.

• Găng tay bảo hộ sạch và bộ lục giác, tua vít có kích thước đúng với hệ ốc vít trên thân máy.

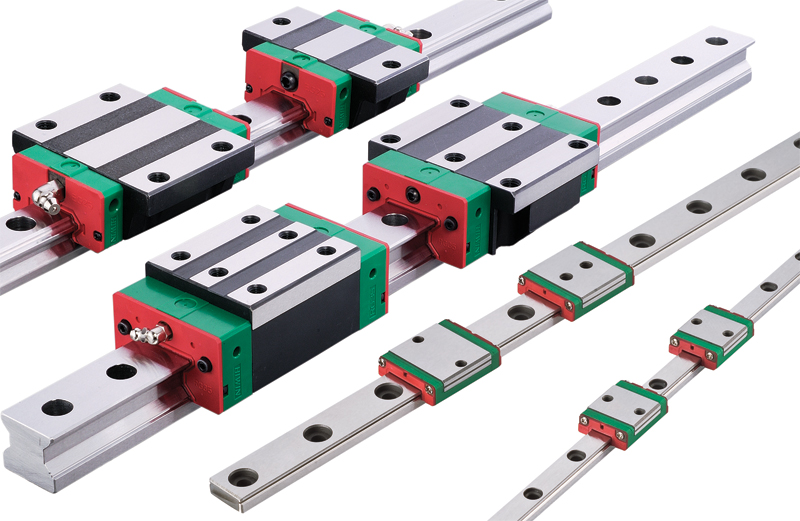

Hướng dẫn thay con trượt bạc đạn máy in bạt đúng kỹ thuật  tại nhà đơn giản cho anh chị em ngành in ấn quảng cáo
Hỗ trợ kỹ thuật gọi : 09456.38068 Mr Tuấn

3. Các bước thực hiện thay con trượt bạc đạn máy in quảng cáo khổ lớn

Bước 1: Ngắt kết nối nguồn điện và cố định cụm chứa đầu in

• Thực hiện tắt máy thông qua hệ thống nút điều khiển nguồn trên thân máy.

• Tiến hành ngắt hoàn toàn nguồn điện tổng và tắt thiết bị ổn áp của nhà xưởng để chống chập cháy bo mạch điều khiển.

• Chờ cho hộp chứa đầu phun di chuyển về vị trí két hút mực cố định.

• Sử dụng tay hoặc dụng cụ chuyên dụng để cố định cụm đầu in, ngăn ngừa tình trạng thiết bị trượt tự do dải rộng dọc theo thanh ray X. Đây là bước bắt buộc để đảm bảo an toàn phần cứng và tránh nguy cơ rơi vỡ đầu phun kỹ thuật số trong quá trình thao tác.

Bước 2: Tháo gỡ cụm chứa đầu in ra khỏi hệ thống thanh ray vuông

• Sử dụng bộ lục giác đúng kích cỡ để nới lỏng từ từ hệ thống các con ốc định vị giữ cụm đầu in.

• Quá trình tháo lỏng cần thực hiện nhẹ nhàng, dứt khoát, không dùng lực giật mạnh làm biến dạng cấu hình giàn sườn thô.

• Thực hiện trượt cụm đầu in ra khỏi phạm vi thanh ray dẫn hướng theo phương nằm ngang một cách cẩn thận.

• Lưu ý kỹ thuật quan trọng: Tuyệt đối không nâng nhấc cụm đầu in ra khỏi thanh ray theo phương thẳng đứng khi con trượt còn nằm trên đường ray, vì hành động này rất dễ làm rơi các viên bi thép bên trong block con trượt cũ xuống bàn in.

Bước 3: Tháo dỡ linh kiện con trượt bạc đạn cũ và rà soát thực trạng

• Đặt cụm đầu in sau khi tháo ra lên một bề mặt phẳng sạch sẽ, có lót lớp vải mềm bảo vệ.

• Tiến hành tháo gỡ lần lượt từng con trượt bạc đạn cũ ra khỏi bệ đỡ cơ khí.

• Thợ kỹ thuật cần quan sát, đo đạc kỹ thực trạng mức độ mài mòn vật lý, độ rơ lắc của block cũ để làm cơ sở đối chiếu thông số với linh kiện mới. Nếu ghi nhận tình trạng các viên bi thép bên trong đã bị mòn vỡ hoặc rãnh bi bị khuyết sâu, người vận hành cần tiến hành vệ sinh sạch sẽ toàn bộ dải đường ray vuông trước khi tiến hành đưa block mới vào vị trí lắp đặt.
