Nhiều anh em thợ máy thường đổ lỗi cho đầu phun kém chất lượng hoặc bo mạch lỗi khi giàn máy in xảy ra hiện tượng mất xung điện nhiệt hay lệch hành trình cơ khí. Tuy nhiên, ít ai biết rằng nguyên nhân đứng sau mọi sự cố chập cháy chính là một bộ nguồn tổ ong bị sụt áp hoặc không đủ công suất thực. Hiểu rõ nguồn máy in khổ lớn là gì và nắm chắc cẩm nang chọn nguồn tổng 24V, 36V, 42V sẽ giúp bạn bảo vệ tuyệt đối giàn linh kiện đắt tiền của nhà xưởng.

Vì sao nhiều máy in sửa hoài không hết lỗi?

Có một thực tế mà rất nhiều anh em thợ máy và chủ xưởng in quảng cáo công nghiệp đều từng nếm trải: Giàn máy cày bạt, máy in decal liên tục dở chứng báo lỗi hệ thống loạn xạ, bản in xuất hiện sọc mờ, lệch màu, cụm carriage di chuyển rung giật xiên vẹo dải ngày. Anh em đã chi hàng chục triệu đồng để thay đầu phun mới, rà soát lại hệ khung gầm cơ khí nhưng lỗi vặt vẫn hoàn toàn không chấm dứt.

Và phải đến cuối cùng, sau chuỗi ngày chôn vốn sửa chữa vô ích, mọi người mới cay đắng nhận ra: Gốc rễ của pan bệnh dải ngày lại nằm ở chính bộ nguồn máy in khổ lớn. Đây là dòng linh kiện phôi tuy nhỏ khuất mắt nhưng đóng vai trò chí mạng, có thể khẳng định thẳng thắn: Hệ thống nguồn điện tổ ong quyết định tới 70% độ ổn định vận hành của giàn máy.

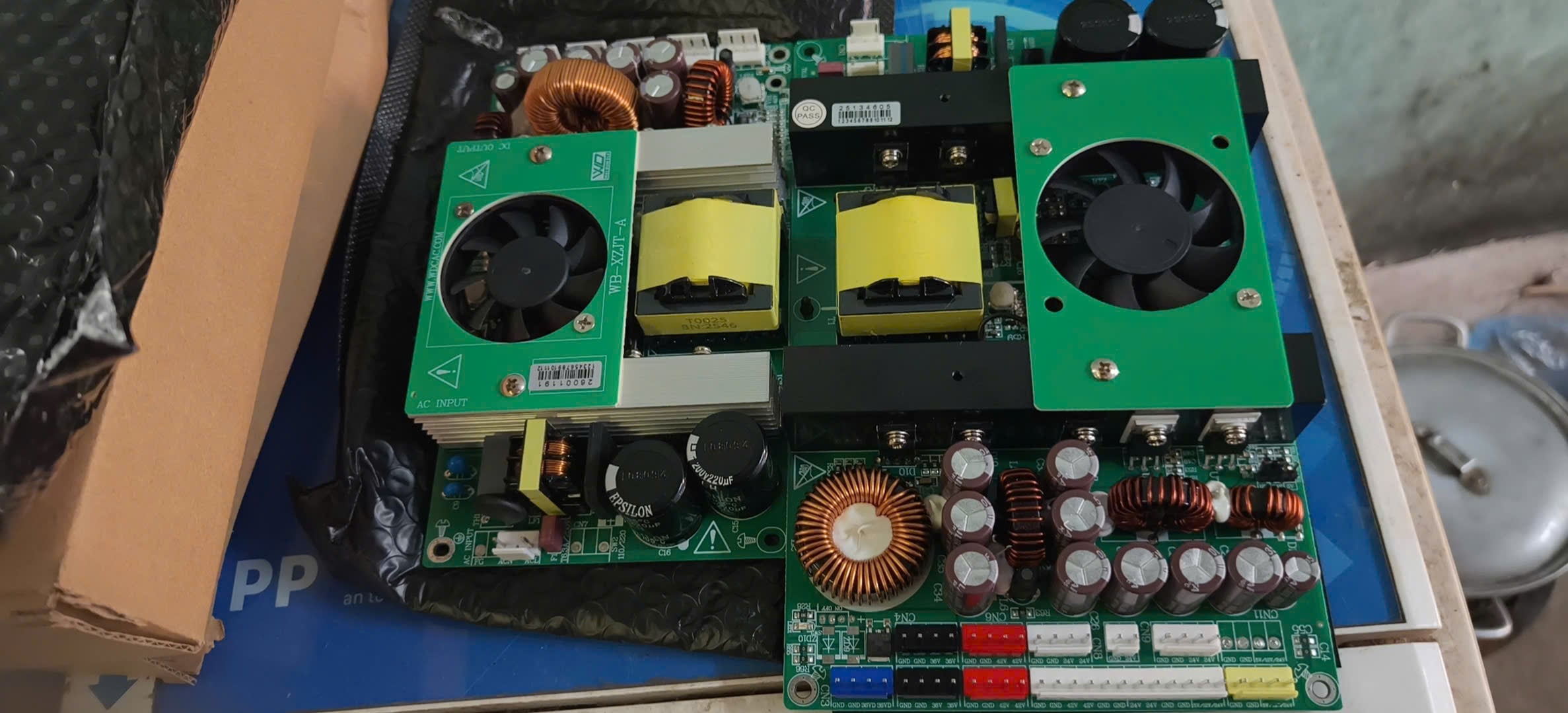

Nguồn Máy In Khổ Lớn Là Gì? Cách Chọn Nguồn Tổng 24V  36V 42V Chuẩn Cho Máy In Quảng Cáo

1. Nguồn máy in khổ lớn là gì? Vai trò cốt lõi trong giàn máy quảng cáo

Nguồn máy in khổ lớn là bộ phận chuyển đổi điện áp chuyên dụng, có nhiệm vụ cung cấp và điều phối nguồn điện công suất thực cho toàn bộ hệ thống linh kiện trên các dòng máy in quảng cáo, máy in decal, máy in bạt hiflex, máy in chuyển nhiệt, máy in UV và máy in PET chuyển nhiệt kỹ thuật số.

1.1. Vai trò quyết định của hệ thống nguồn đối với hiệu suất in

Hệ thống nguồn tổ ong không chỉ đảm nhận việc cấp điện đơn giản, mà thông số xung đầu ra của nó còn ảnh hưởng trực tiếp đến chuỗi hành trình vận hành cơ khí:

• Quyết định hệ thống motor kéo vật liệu đẩy phôi có mượt mà hay không.

• Kiểm soát cụm carriage chạy chứa đầu in di chuyển qua lại có bị rung giật hay không.

• Duy trì sự ổn định tối đa cho bo mạch điều khiển và bo đầu phun.

• Đảm bảo hệ thống bơm hút nạp mực ra đều dải ngày, không bị đứt quãng.

Nói một cách dễ hiểu: Giàn máy cày đơn của bạn vận hành mượt mà hay giật cục, bỗng nhiên bị mất kết nối đột ngột với máy tính điều khiển, bản in lên màu tươi nét hay bị sọc mờ, máy dùng bền bỉ hay nhanh hư hỏng phần cứng… Tất cả đều phụ thuộc rất lớn vào chất lượng của bộ nguồn tổng.

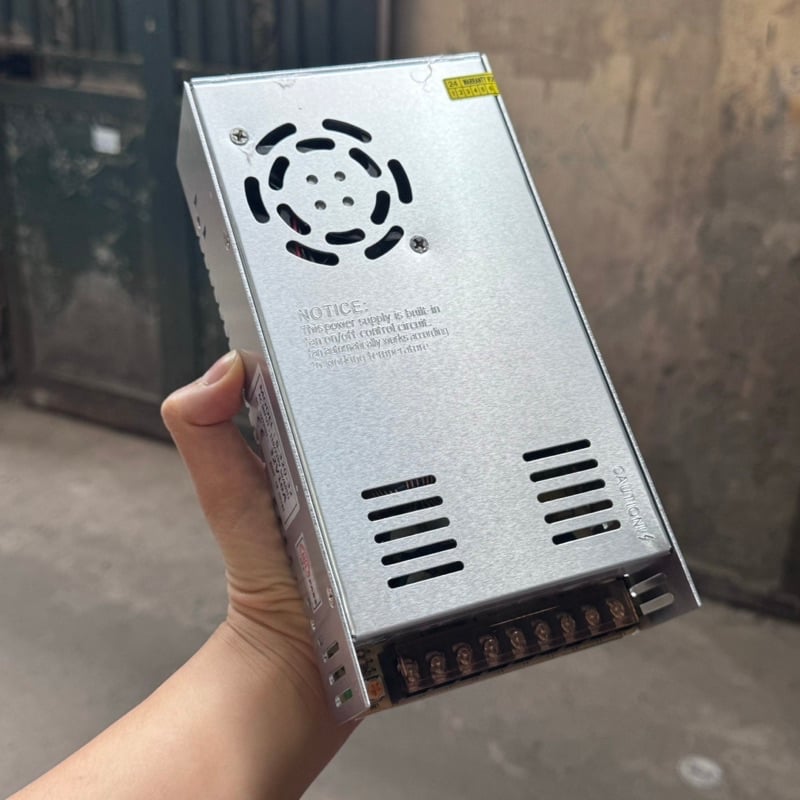

Nguồn Máy In Khổ Lớn Là Gì? gồm nguồn tổ ong 24v, 36v, 42v, 12v,

2. Các loại nguồn máy in phổ biến nhất

Trong kết cấu phần cứng của một giàn máy in quảng cáo khổ lớn, hệ thống bo mạch luôn đòi hỏi nhiều mức điện áp đầu vào nghiêm ngặt khác nhau để nuôi từng bộ phận riêng biệt:

2.1. Phân khúc nguồn 5V – Nuôi hệ thống bo mạch chủ

• Ứng dụng thực tế: Chuyên dụng để cấp nguồn cho hệ thống bo mạch điều khiển và các dòng IC xử lý dữ liệu lõi.

• Đặc điểm kỹ thuật: Đây là dải nguồn cực kỳ nhạy cảm. Chỉ cần một sai lệch nhỏ về thông số điện áp sẽ lập tức kích hoạt mã lỗi hệ thống ngay lập tức.

2.2. Phân khúc nguồn 12V – Nuôi hệ thống linh kiện phụ trợ

• Ứng dụng thực tế: Cấp điện trực tiếp cho hệ thống quạt tản nhiệt, các rơ-le đóng ngắt mạch và chuỗi hệ thống phụ trợ bên trong khung máy.

2.3. Phân khúc nguồn 24V – Tiêu chuẩn cho máy khổ nhỏ và máy PET

• Ứng dụng thực tế: Chuyên dùng cho các dòng board mạch điều khiển phụ, các hệ motor bước quy mô nhỏ và hệ thống máy in PET chuyển nhiệt.

2.4. Phân khúc nguồn 36V – Động cơ kéo công nghiệp

• Ứng dụng thực tế: Cấp nguồn ổn định cho motor kéo phôi vật liệu chịu tải nặng trên các giàn máy in bạt khổ lớn công nghiệp.

2.5. Phân khúc nguồn đặc chủng 42V - 10A – Trái tim của hệ thống motor chính

• Ứng dụng thực tế: Đây là mức điện áp đặc biệt quan trọng, chuyên dùng để nuôi hệ thống motor chính và cụm carriage kéo đầu phun di chuyển hành trình tốc độ cao trên các khổ máy thông dụng từ 1m6, 1m8, 2m5 cho đến 3m2.

• Đặc điểm kỹ thuật: Dòng nguồn 42V - 10A là linh kiện đặc chủng, yêu cầu kỹ thuật cực cao, không phải đơn vị vật tư nào trên thị trường cũng có sẵn phôi chuẩn công suất thực để cung cấp cho anh em nhà xưởng.

3. Định nghĩa về nguồn tổng máy in khổ lớn

Bên cạnh các bộ nguồn nhỏ phụ trách từng phân khu linh kiện, bên trong giàn máy luôn được tích hợp một hệ thống nguồn tổng đóng vai trò là tổng trạm thu phát điện.

• Vai trò chiến lược: Chịu trách nhiệm tiếp nhận nguồn điện lưới đầu vào, chuyển đổi và hạ áp để cấp điện toàn bộ hệ thống, đồng thời phân phối dòng tiền điện năng một cách chuẩn xác cho các hệ thống nguồn nhỏ phía sau.

• Hệ quả khi nguồn tổng bị lỗi: Giàn máy sẽ rơi vào trạng thái hoàn toàn đóng băng không thể khởi động, hoặc máy chạy chập chờn, báo các mã lỗi xung đột phần cứng liên tục. Đây là lỗi khuất mắt cực kỳ phổ biến mà rất nhiều xưởng in quảng cáo thường bỏ qua khi rà soát pan bệnh.

4. Chọn nguồn theo từng dòng máy in thực chiến

Mỗi chủng loại máy in bạt, máy in decal trên thị trường đều sở hữu một sơ đồ cấp nguồn riêng biệt để thợ máy căn chỉnh:

4.1. Phân khúc máy in decal khổ nhỏ từ 60cm – 1m2

• Hệ thống nguồn đồng bộ: Sử dụng kết hợp các bộ nguồn tổ ong dải 24V, 12V và 5V.

• Yêu cầu kỹ thuật: Đòi hỏi dòng điện đầu ra phải có độ ổn định tuyệt đối và khả năng chống nhiễu từ trường cực tốt để bảo vệ chân chữ in nhỏ.

4.2. Phân khúc máy in decal tiêu chuẩn từ 1m6 – 1m8

• Hệ thống nguồn đồng bộ: Sử dụng song song bộ nguồn 24V và nguồn 42V. Đây là cấu hình giàn máy phổ biến nhất dải ngày trên thị trường hiện nay.

4.3. Phân khúc máy in bạt Hiflex công nghiệp từ 2m5 – 3m2

• Hệ thống nguồn đồng bộ: Bắt buộc phải trang bị đồng thời các dòng nguồn công suất lớn 36V, 42V cùng một bộ nguồn tổng chịu tải nặng. Nguyên tắc bất di bất dịch: Giàn cơ máy càng lớn, hệ thống nguồn càng đóng vai trò chí mạng.

4.4. Phân khúc nguồn máy in UV kỹ thuật số cao cấp

• Đặc điểm vận hành: Cực kỳ nhạy cảm với sự biến động điện áp, đòi hỏi dòng điện sạch và siêu ổn định dải ngày.

• Hệ thống nguồn đồng bộ: Chạy dải nguồn 24V kết hợp hệ thống nguồn tổng tách biệt hoàn toàn. Nếu lắp đặt sai thông số nguồn hoặc bị sụt áp đột ngột, xung điện sai lệch có thể đánh chết chập cháy hệ thống đầu in UV đắt tiền ngay lập tức.

4.5. Phân khúc máy in PET chuyển nhiệt kỹ thuật số

• Hệ thống nguồn đồng bộ: Sử dụng dải nguồn 24V và 5V. Tiêu chí tiên quyết là ưu tiên nguồn điện sạch, biên độ dao động volt thấp để giữ cho bo mạch đầu phun hoạt động lành tính.

>>> Click xem thêm: Máy in khổ lớn gồm những loại nào? So sánh chi tiết từng dòng máy

5. Những dấu hiệu cảnh báo nguồn máy in đang bị lỗi

5.1. Giàn cơ vận hành yếu, hành trình chuyển động không đều

Hiện tượng motor kéo bạt bị giật cục, cụm carriage di chuyển không mượt mà, bản in ra bị sọc màu thiếu nét dải ngày… Nhiều thợ máy thường vội vã kết luận do hư hỏng đầu phun, nhưng thực tế rất nhiều trường hợp do bộ nguồn tổ ong bị sụt ampe ($A$), khiến giàn cơ bị rung lắc, lệch trục hành trình.

5.2. Máy đang chạy in phun công nghiệp đột ngột đứng im

Hiện tượng giàn máy đang cày đơn bạt đột ngột dừng hẳn giữa chừng phần lớn là do bộ nguồn tổng bị sụt áp, không đủ năng lực duy trì công suất tải cho toàn hệ thống.

5.3. Hệ thống phần mềm báo các mã lỗi loạn xạ

Bo mạch điều khiển liên tục báo lỗi motor, lỗi kết nối bo đầu phun hoặc mất tín hiệu đường truyền. Sai lầm phổ biến của các chủ xưởng là nghĩ ngay đến việc hư hỏng đầu in, dẫn đến việc tốn chi phí thay mới vô ích trong khi thủ phạm thực sự chính là bộ nguồn cấp điện dải ngày đã bị lão hóa linh kiện phôi.

6. Những sai lầm chí mạng khi mua và thay thế nguồn máy in

• ❌ Ham rẻ mua hàng chợ: Việc đầu tư các bộ nguồn trôi nổi có giá rẻ từ 150k – 200k thường có chất lượng linh kiện nghèo nàn, dòng điện đầu ra chập chờn, rất dễ gây sốc điện và phá hỏng toàn bộ hệ thống bo main điều khiển của máy.

• ❌ Sử dụng sai lệch công suất thực: Ví dụ hệ thống bo mạch và motor của máy yêu cầu dòng tải 10A nhưng chủ xưởng lại lắp đặt bộ nguồn chỉ đạt 5A. Hệ quả là giàn máy chạy yếu, hụt dòng và liên tục sập nguồn báo lỗi cơ khí.

• ❌ Bỏ qua công đoạn đo đạc kiểm tra điện áp: Không dùng đồng hồ vạn năng để rà soát volt đầu ra trước khi đấu nối. Việc lệch thông số Volt sẽ dẫn đến nguy cơ cháy chập bo mạch và nổ IC ngay khi đóng cầu dao.

7. Cẩm nang chọn nguồn máy in chuẩn kỹ thuật năm 2026

Khi tiến hành mua mới hoặc thay thế nguồn tổng cho máy in bạt, máy in quảng cáo, anh em thợ máy bắt buộc phải tuân thủ nghiêm ngặt 4 nguyên tắc vàng sau:

1. Chuẩn xác tuyệt đối về điện áp (Volt): Lựa chọn đúng dải nguồn tương thích cho từng phân khu linh kiện phần cứng theo đúng thông số nhà sản xuất: 5V – 12V – 24V – 36V – 42V.

2. Đảm bảo chuẩn công suất thực: Thông số dòng điện ampe cấp vào phải bằng hoặc cao hơn thông số yêu cầu của máy. Thiếu hụt chỉ số $A$ sẽ khiến hệ thống bo mạch sập nguồn ngay khi motor tăng tốc hành trình.

3. Tích hợp đầy đủ cơ chế bảo vệ mạch điện thông minh: Bộ nguồn phải sở hữu tính năng tự động ngắt mạch an toàn khi xảy ra sự cố quá áp, quá tải dòng điện hoặc ngắn mạch để bảo vệ giàn linh kiện đắt tiền phía sau.

4. Hệ thống tản nhiệt cơ khí tốt: Ưu tiên chọn các dòng nguồn tổ ong vỏ nhôm đúc đầm chắc, có tích hợp quạt tản nhiệt thông minh để đảm bảo máy cày đêm dải ngày liên tục mà không bị quá nhiệt sụt dòng.

8. Case study thực tế bốc thuốc đúng bệnh từ các nhà xưởng

• Trường hợp 1: Một xưởng quảng cáo sở hữu giàn máy in decal 1m8 gặp hiện tượng báo lỗi bo mạch và đứt tia màu liên tục. Chủ xưởng đã chi hàng chục triệu để thay đầu in mới nhưng pan bệnh vẫn không dứt điểm. Sau khi kỹ thuật viên Nam Quang Digital đến rà soát, tiến hành thay thế bộ nguồn đặc chủng 42V công suất thực, giàn máy ngay lập tức hoạt động mượt mà, lên màu tươi nét dứt điểm mã lỗi.

• Trường hợp 2: Giàn máy in bạt khổ lớn 3m2 tại một nhà xưởng có hiện tượng kéo phôi bạt rất yếu, chạy giật cục. Thợ máy chuẩn bị lên phương án chi tiền thay thế motor chính vì nghĩ động cơ bị om cuộn dây. Tuy nhiên, sau khi đo đạc kỹ lưỡng, nguyên nhân thực tế là do bộ nguồn 36V của máy đã bị sụt dòng, lão hóa. Sau khi thay bộ nguồn mới, máy lại cày đơn công nghiệp khỏe re.

9. Bảng đối chiếu so sánh chất lượng nguồn tổng máy in khổ lớn

10. Giải đáp kỹ thuật về nguồn máy in khổ lớn

Nguồn máy in khổ lớn là gì? Có đơn giản là bộ cấp điện?

Không. Hệ thống nguồn không đơn thuần là bộ cấp điện phần thô, mà nó chính là “trái tim” điều phối xung nhịp vận hành cho toàn bộ hệ thống máy in quảng cáo. Chọn đúng nguồn tốt, máy chạy mượt mà, ít lỗi vặt, giúp nhà xưởng cày đơn kiếm tiền ổn định dải ngày. Chọn sai nguồn cỏ, hệ thống sẽ lỗi liên tục, tốn tiền sửa chữa, phá hỏng đầu phun và bo mạch bo main đắt đỏ.

Hệ thống nguồn máy in bao lâu thì nên tiến hành thay mới?

Theo khuyến nghị của chuyên gia kỹ thuật, tuổi thọ của các dòng nguồn tổ ong công nghiệp thường dao động từ 1 – 3 năm tùy thuộc vào chất lượng bộ nguồn, tần suất cày đơn của nhà xưởng và điều kiện nhiệt độ môi trường. Khi giàn máy có dấu hiệu chạy yếu, sọc màu, hoặc báo lỗi hệ thống liên tục dải ngày, anh em nên chủ động đo đạc và thay mới nguồn để bảo vệ thiết bị.
