Máy In UV 6090 In Bị Sọc, Lệch Hình: Nguyên Nhân Và Cách Sửa

Máy in UV 6090 đang hoạt động nhưng bản in xuất hiện sọc ngang, sọc dọc, hình ảnh bị lệch hoặc các chi tiết không còn sắc nét? Đây là những dấu hiệu có thể liên quan đến vòi phun, chế độ in, căn chỉnh đầu in, chuyển động cơ khí hoặc thiết lập phần mềm. Xác định đúng nhóm lỗi trước khi can thiệp sẽ giúp hạn chế thay nhầm linh kiện và gián đoạn sản xuất.

Trong bài viết này, LyVyStar hướng dẫn cách nhận biết và khoanh vùng lỗi máy in UV 6090 in bị sọc, lệch hình theo trình tự từ kiểm tra bản in đến các yếu tố kỹ thuật cần chuyên môn.

1. Dấu hiệu máy in UV 6090 in bị sọc

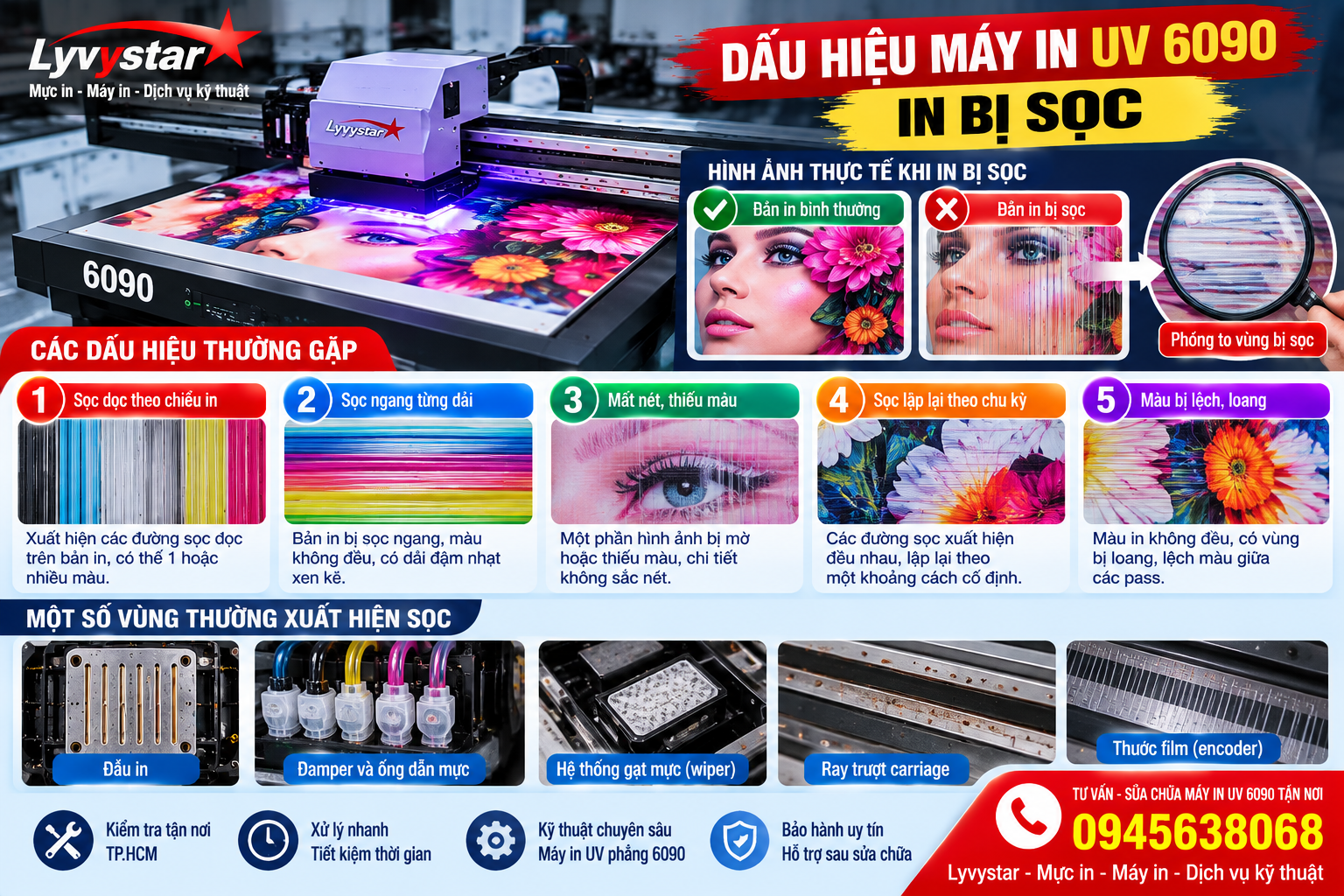

Dấu hiệu máy in UV 6090 in bị sọc

Cần quan sát hình dạng và vị trí của lỗi để có hướng kiểm tra phù hợp:

• Sọc ngang: Bản in xuất hiện các dải ngang, vùng màu đậm nhạt không đều hoặc đường trắng lặp lại.
• Sọc dọc: Hình ảnh có đường dọc bất thường hoặc một số vùng màu không đồng nhất.
• Lệch hình: Chữ, đường viền hoặc các chi tiết bị lệch vị trí so với thiết kế.
• Bóng hình: Hình ảnh có viền kép hoặc chi tiết bị nhòe theo hướng chuyển động.
• Lỗi chỉ xuất hiện ở một chế độ: Bản in có thể khác nhau khi đổi tốc độ, độ phân giải hoặc chế độ in một chiều và hai chiều, nếu máy hỗ trợ các chế độ này.

2. Nguyên nhân máy in UV 6090 in bị sọc, lệch hình

2.1. Vòi phun thiếu tia hoặc phun không đều

Khi một số vòi phun không hoạt động bình thường, bản in có thể xuất hiện sọc trắng, sọc màu hoặc vùng màu thiếu mực. Cần kiểm tra nozzle test để xác định kênh mực và vị trí tia phun bị thiếu trước khi thực hiện các bước tiếp theo.

2.2. Thiết lập chế độ in chưa phù hợp

Tốc độ, độ phân giải, số lượt in và chế độ in có thể ảnh hưởng đến độ đồng đều của hình ảnh. Nếu lỗi chỉ xuất hiện trong một chế độ nhất định, hãy đối chiếu với cấu hình đã được xác nhận là ổn định trên máy.

2.3. Căn chỉnh đầu in chưa chính xác

Đầu in cần được căn chỉnh phù hợp với hướng chuyển động và chế độ in. Căn chỉnh không chính xác có thể làm đường nét bị lệch hoặc xuất hiện bóng hình. Chỉ thực hiện quy trình hiệu chỉnh dành cho đúng phần mềm và model máy.

2.4. Cơ cấu chuyển động có dấu hiệu bất thường

Ray trượt, dây đai, động cơ, cảm biến hoặc các bộ phận truyền động có thể liên quan nếu hình in lệch vị trí, khoảng cách không đều hoặc xuất hiện tiếng động bất thường. Cần kiểm tra theo tài liệu kỹ thuật, không tự điều chỉnh cơ cấu khi chưa xác định nguyên nhân.

2.5. Vật liệu đặt không phẳng hoặc không được cố định tốt

Vật liệu cong, vênh hoặc dịch chuyển trong lúc in có thể gây sai lệch vị trí. Vật liệu quá cao cũng có thể tạo nguy cơ va chạm với đầu in. Hãy kiểm tra bề mặt và cách cố định trước khi chạy lại bản in.

2.6. Tệp thiết kế hoặc phần mềm RIP

Nếu bản nozzle test bình thường nhưng hình in vẫn sai vị trí hoặc tỷ lệ, hãy kiểm tra kích thước trang, vị trí thiết kế, thiết lập đầu ra và cấu hình trong phần mềm RIP. Không nên can thiệp đầu in khi bằng chứng cho thấy vấn đề có thể nằm ở tệp hoặc thiết lập in.

Xem thêm : >>> Lỗi máy in UV 6090 không phun mực , mất màu

3. Quy trình kiểm tra máy in UV 6090 theo thứ tự

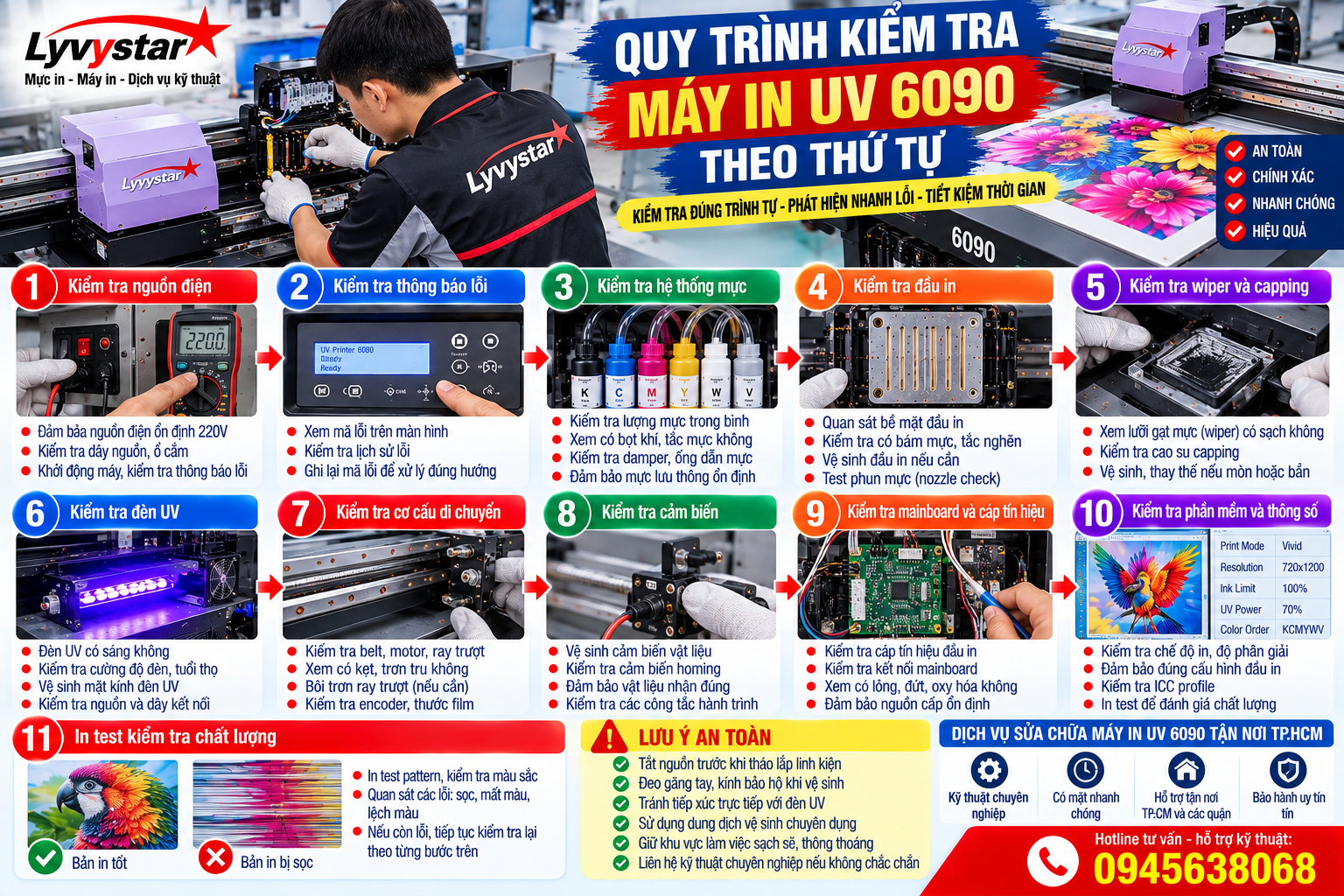

Quy trình kiểm tra máy in UV 6090 theo thứ tự

Bước 1: Lưu lại bản in lỗi

Chụp ảnh bản in, đánh dấu khu vực bị sọc và ghi lại chế độ in đang sử dụng. Nếu lỗi xuất hiện không liên tục, hãy ghi nhận thời điểm và điều kiện vận hành để tiện so sánh.

Bước 2: Kiểm tra vật liệu và bề mặt bàn in

Xác nhận vật liệu phẳng, được đặt đúng vị trí và không dịch chuyển. Kiểm tra xem có vật lạ nằm trong vùng in hay không. Nếu vật liệu có nguy cơ va chạm đầu in, dừng máy trước khi tiếp tục.

Bước 3: Thực hiện nozzle test

Chạy bản kiểm tra vòi phun theo hướng dẫn của nhà sản xuất nếu máy cho phép. Nếu bản kiểm tra thiếu tia, hãy khoanh vùng kênh mực tương ứng. Nếu nozzle test bình thường, chuyển sang kiểm tra chế độ in, căn chỉnh và phần mềm.

Bước 4: So sánh chế độ in đã được xác nhận

Nếu có cấu hình in mẫu đang hoạt động ổn định, hãy dùng cấu hình đó để đối chiếu. Chỉ thay đổi từng yếu tố một và ghi lại kết quả để xác định thay đổi nào ảnh hưởng đến bản in.

Bước 5: Kiểm tra thiết lập phần mềm

Kiểm tra kích thước tệp, vị trí hình ảnh, chế độ in, cấu hình màu và thiết lập căn chỉnh. Nếu lỗi bắt đầu sau khi cập nhật phần mềm hoặc thay đổi thông số, cần đối chiếu lại với cấu hình trước đó.

Bước 6: Chuyển sang kiểm tra kỹ thuật

Nếu sọc hoặc lệch hình vẫn xuất hiện, kỹ thuật viên có thể cần kiểm tra căn chỉnh đầu in, hệ thống cảm biến và cơ cấu chuyển động. Việc tháo lắp, đo kiểm điện hoặc điều chỉnh linh kiện cần dựa trên tài liệu của đúng model máy.

4. Phân biệt sọc do đầu in và lỗi cơ cấu máy

Các dấu hiệu dưới đây chỉ hỗ trợ khoanh vùng ban đầu, không thay thế việc kiểm tra trực tiếp.

• Nozzle test có tia bị thiếu: Cần kiểm tra nhóm vòi phun và cấp mực.
• Nozzle test bình thường nhưng bản in bị sọc: Cần xem chế độ in, căn chỉnh, tệp in và các yếu tố cơ khí liên quan.
• Hình bị lệch theo hướng chuyển động: Kiểm tra thiết lập căn chỉnh và dấu hiệu bất thường của cơ cấu dẫn động.
• Lỗi đi kèm tiếng động hoặc va chạm: Dừng máy để kiểm tra cơ cấu, tránh tiếp tục in gây hư hỏng.

5. Bảng dấu hiệu và hướng khoanh vùng lỗi

6. Lưu ý an toàn khi kiểm tra máy in UV 6090

• Không tự tháo đầu in chỉ vì bản in xuất hiện sọc.
• Không thực hiện cleaning liên tục nếu chưa xác định nguyên nhân.
• Không tự điều chỉnh dây đai, cảm biến hoặc bo mạch khi thiếu chuyên môn.
• Lưu ảnh lỗi và thông tin cấu hình trước khi yêu cầu hỗ trợ kỹ thuật.

7. Khi nào cần gọi kỹ thuật viên sửa máy in UV 6090?

Bạn nên yêu cầu hỗ trợ khi nozzle test liên tục thiếu tia, bản in vẫn bị sọc sau khi kiểm tra cấu hình, hình ảnh lệch vị trí không rõ nguyên nhân hoặc máy xuất hiện tiếng động và lỗi điều khiển bất thường.

Khi liên hệ, hãy cung cấp model máy, ảnh bản in lỗi, bản nozzle test, chế độ in đang sử dụng và các thay đổi gần đây. Những thông tin này giúp kỹ thuật viên khoanh vùng nguyên nhân và đề xuất bước kiểm tra phù hợp.

8. Câu hỏi thường gặp

Máy in UV 6090 bị sọc có phải đầu in hỏng không?

Không nhất thiết. Sọc có thể do vòi phun thiếu tia, thiết lập in, căn chỉnh hoặc cơ cấu chuyển động. Cần kiểm tra nozzle test và các yếu tố liên quan trước khi kết luận.

Vì sao nozzle test đẹp nhưng bản in vẫn bị sọc?

Có thể cần kiểm tra chế độ in, căn chỉnh, tệp in và các yếu tố cơ khí. Nozzle test bình thường không loại trừ tất cả nguyên nhân gây sọc.

Có nên tự căn chỉnh đầu in tại nhà xưởng không?

Chỉ nên thực hiện nếu có hướng dẫn chính xác cho model máy và người vận hành đã được hướng dẫn. Nếu không chắc chắn, nên yêu cầu kỹ thuật viên kiểm tra để tránh làm sai lệch thêm.

• Khi máy in UV 6090 in bị sọc hoặc lệch hình, hãy bắt đầu từ việc lưu bản in lỗi, kiểm tra vật liệu, thực hiện nozzle test và rà soát thiết lập phần mềm. Chỉ chuyển sang kiểm tra đầu in hoặc cơ cấu chuyển động khi có dấu hiệu phù hợp.
• Cách khoanh vùng có thứ tự giúp hạn chế thay nhầm linh kiện và giảm nguy cơ phát sinh lỗi mới trong quá trình xử lý.
