Sửa lỗi dây film và mắt đọc máy in bạt khổ lớn đơn giản tại nhà

Trong quá trình vận hành hệ thống máy in bạt khổ lớn, lỗi liên quan đến dây film và mắt đọc là những sự cố kỹ thuật rất thường gặp tại các nhà xưởng. Những lỗi này nếu không được phát hiện và xử lý kịp thời sẽ gây ra hiện tượng bản in bị sọc, lệch màu đồ họa hoặc hộp đầu phun chạy loạn hành trình, làm gián đoạn tiến độ trả hàng cho đối tác. Bài viết dưới đây Lyvystar sẽ chia sẻ nguyên nhân cốt lõi và hướng dẫn cách khắc phục nhanh chóng các sự cố này ngay tại nhà xưởng.

1. Giới thiệu tổng quan về sự cố dây film và mắt đọc

Trong quá trình vận hành máy in bạt và máy in decal kỹ thuật số dải khổ lớn, sự cố liên quan đến hệ thống dây film và mắt đọc là nhóm lỗi xảy ra với tần suất thường xuyên. Tuy nhiên, các biểu hiện của nhóm lỗi này rất dễ bị nhầm lẫn với hiện tượng hỏng đầu phun, lỗi bo mạch chủ hoặc lỗi motor hành trình. Việc nhận diện sai pan bệnh dẫn đến quy trình xử lý không đúng kỹ thuật, làm gia tăng nguy cơ hỏng hóc nghiêm trọng cho thiết bị.

Bài viết này, Lyvystar sẽ phân tích chi tiết nguyên nhân phát sinh lỗi, dấu hiệu nhận biết sớm và quy trình tự khắc phục cơ bản tại nhà xưởng nhằm giúp doanh nghiệp chủ động hơn trong vận hành sản xuất. Để tối ưu hóa giàn cơ khí thô, anh em có thể tham khảo thêm hướng dẫn thay con trượt bạc đạn máy in quảng cáo khổ lớn chuyên dụng.

Lỗi dây film - mắt đọc máy in bạt khổ lớn và cách xử lý tại nhà | Lyvystar

Xem thêm  : >>> Hướng dẫn thay con trượt bạc đạn máy in quảng cáo khổ lớn tại đây

2. Khái niệm và nguyên lý phối hợp giữa dây film và mắt đọc

Hệ thống định vị tọa độ trục X trên máy in kỹ thuật số khổ lớn được cấu thành từ hai linh kiện cơ bản:

• Dây film: Dải nhựa mỏng có dập sẵn các vạch mã chia tọa độ vector siêu mịn, được lắp đặt chạy dọc song song theo hành trình di chuyển của hộp đầu phun.

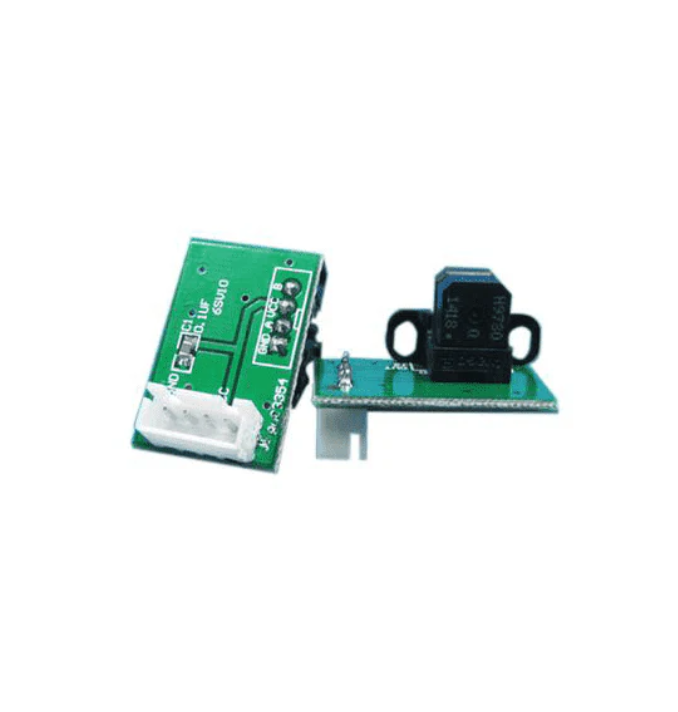

• Mắt đọc: Bộ phận cảm biến quang học được gắn phía sau hộp đầu phun, có nhiệm vụ tiếp nhận và đọc dải vạch mã trên dây film để xác định vị trí chính xác của đầu in khi phun mực.

Hai linh kiện này phối hợp chặt chẽ với nhau để định vị chính xác vị trí phun hạt mực xuống thớ bạt, giữ cho hình ảnh đồ họa không bị xô lệch và giúp hộp đầu phun di chuyển mượt mà. Chỉ cần một trong hai bộ phận gặp sự cố, hệ thống sẽ phát sinh lỗi vận hành ngay lập tức.

Lỗi dây film - mắt đọc máy in bạt khổ lớn và cách xử lý tại nhà | Lyvystar

3. Nguyên nhân gây phát sinh lỗi dây film trên máy in quảng cáo

Sau một thời gian hoạt động liên tục trong môi trường nhà xưởng, dây film thường bị giảm độ chính xác do các tác động vật lý và hóa học:

• Bề mặt thước đọc bị bám bụi mực ngoài kiểm soát, bụi bạt hiflex hoặc bị mờ do hơi dung môi mực gốc dầu tích tụ.

• Thanh thước film bị trầy xước bề mặt do người đứng máy thực hiện lau chùi sai kỹ thuật.

• Dây film bị giãn dải vạch chia hoặc bị cong vênh do tác động của nhiệt độ giàn sấy và thời gian sử dụng.

• Thước đọc bị dính dầu mỡ bôi trôi trục ray, dính giọt mực hoặc dính dung dịch nước rửa có tính tẩy mạnh.

• Kỹ thuật viên lắp đặt bị lệch tọa độ, không cân bằng sau khi tháo rã máy để sửa chữa phần cứng.

Nhiều trường hợp dây film nhìn bằng mắt thường vẫn đảm bảo độ mới, nhưng dải vạch mã hóa đã bị sai lệch khiến cảm biến mắt đọc không thể nhận đúng tín hiệu xung điện.

4. Nguyên nhân các dòng mắt đọc 9730 – 9720 – 9740 thường bị lỗi

Các mã mắt đọc cảm biến như 9730, 9720 và 9740 được ứng dụng phổ biến trên các dòng máy in bạt khổ lớn hiện nay. Đây là những linh kiện điện tử có độ nhạy cảm cao với các yếu tố môi trường nhà xưởng:

• Bụi bẩn bám dính lâu ngày bên trong khe đọc thấu kính, làm suy giảm khả năng thu phát tín hiệu quang học.

• Vị trí lắp đặt của mắt đọc bị lệch, không đồng trục hoặc cọ xát trực tiếp vào bề mặt dây film.

• Hệ thống cáp tín hiệu kết nối về bo mạch đầu phun bị lỏng giắc cắm hoặc bị oxy hóa bề mặt tiếp xúc.

• Mức độ phát tia cảm biến bị yếu đi sau một thời gian dài khai thác vận hành.

• Mắt đọc bị va đập vật lý khi hộp chứa đầu phun gặp sự cố chạy loạn hành trình.

Thực tế kỹ thuật cho thấy, sự cố trầy xước hoặc bám bẩn của dây film thường là nguyên nhân gián tiếp làm hỏng mắt đọc cảm biến, rất hiếm khi mắt đọc bị hư hỏng riêng lẻ.

5. Dấu hiệu nhận biết máy in đang gặp sự cố dây film và mắt đọc

• Bản in thành phẩm bị lệch màu, xô lệch hình ảnh theo từng pass quét mực.

• Bố cục đồ họa bị méo mó, sai lệch vị trí tọa độ so với file thiết kế trên phần mềm RIP.

• Hộp chứa đầu phun di chuyển giật cục, tốc độ không đồng đều dọc theo trục ray.

• Hệ thống máy in tự động ngắt lệnh và dừng hoạt động đột xuất khi đang chạy file.

• Hộp đầu phun chạy mất kiểm soát với tốc độ cao, va đập mạnh vào thành vách sườn máy thô.

• Hiện tượng lỗi hành trình tiếp tục lặp lại ngay cả khi đã thực hiện lệnh reset khởi động lại máy

6. Quy trình 3 bước xử lý cơ bản sự cố dây film – mắt đọc tại nhà xưởng

6.1. Bước 1: Quy trình vệ sinh bề mặt dây film

• Sử dụng các loại khăn mềm sạch, hoàn toàn không có xơ sợi bông để tránh bám dính vào thước đọc.

• Thấm một lượng cồn y tế nhẹ hoặc nước lau kính chuyên dụng vào khăn. Tuyệt đối không dùng nước ngâm đầu phun có tính tẩy mạnh vì sẽ làm bay dải vạch chia tọa độ.

• Thực hiện lau nhẹ nhàng theo một chiều ngang cố định của dây film, không dùng vật cứng cạo vết mực và không dùng lực kéo căng làm giãn thước.

• Sau khi vệ sinh, cho máy vận hành chạy thử. Nếu thiết bị hoạt động ổn định thì xác định dây film chỉ bị dính bụi bẩn bám thông thường.

6.2. Bước 2: Kiểm tra và căn chỉnh cảm biến mắt đọc

• Rà soát vị trí lắp đặt của mắt đọc xem có bị lệch trục hoặc quá sát với bề mặt dây film hay không.

• Tiến hành siết chặt lại hệ thống ốc vít cố định bệ đỡ mắt đọc.

• Kiểm tra độ khít và làm sạch các chân giắc cắm của cáp truyền dữ liệu.

• Sử dụng cọ mềm sạch hoặc bình khí nén thổi bụi chuyên dụng để làm sạch bụi mịn bám trong khe đọc của cảm biến.

6.3. Bước 3: Đánh giá thời điểm cần thay thế dây film mới

Trong trường hợp đã thực hiện đầy đủ quy trình vệ sinh và căn chỉnh mắt đọc nhưng giàn máy vẫn xuất hiện hiện tượng in lệch pass, chạy loạn hành trình hoặc va đập vào vách sườn máy, điều này xác định dây film đã bị trầy xước sâu mất vạch mã hóa hoặc bị lão hóa vật lý. Chủ xưởng cần tiến hành thay mới linh kiện để bảo vệ hệ thống đầu phun.

>>> Click xem thêm:  Máy in bạt quảng cáo giá bao nhiêu

7. Thông số cấu hình dây film thông dụng cho máy in khổ lớn

Dưới đây là các thông số dải kích thước thước đọc và mã cảm biến đồng bộ được ứng dụng phổ biến, sẵn kho linh kiện trên thị trường để nhà xưởng dễ dàng thay thế:

• Cấu hình dòng máy dải khổ trung: Dây film loại 180 DPI – Chiều dài kỹ thuật 2.7 Mét.

• Cấu hình dòng máy công nghiệp khổ lớn: Dây film loại 180 DPI – Chiều dài kỹ thuật 4.5 Mét.

• Mã cảm biến mắt đọc tương thích: Mắt đọc quang học mã 9730, mã 9720 và mã 9740.
